首页  >  产品百科  >  CLH1005T-3N6S-S

CLH1005T-3N6S-S

产品分类: 贴片电感
厂牌: CHILISIN/台湾奇力新
产品描述: 固定值电感 3.6nH ±0.3nH 400mA 0.15Ω 0402
供应商型号: 11M-CLH1005T-3N6S-S
供应商: 云汉优选
标准整包数: 0

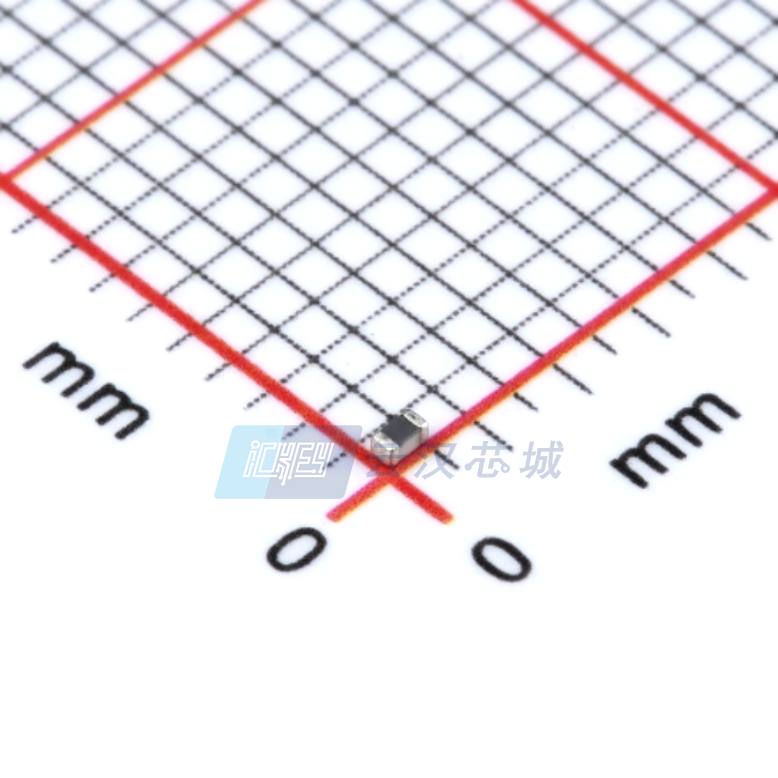

CHILISIN/台湾奇力新 贴片电感 CLH1005T-3N6S-S

CLH1005T-3N6S-S概述


    产品简介


    CLH1005T-3N6?-S 是一款由Chilisin Electronics Corp.生产的多层芯片电感器。这款电感器主要用于高频电路设计,适用于消费电子、通信设备、计算机主板等领域的电源管理、信号滤波等应用。它采用紧凑的1005封装尺寸(即0402),具有较小的体积和重量,便于集成在各种电路板上。

    技术参数


    - 结构:多层结构
    - 封装尺寸:1005/0402(JIS/EIA标准)
    - 电感量:3.6 nH
    - 容差:±10%,±0.3 nH
    - 测试频率(电感):100 MHz,200 mV
    - 品质因数(Q值):最小8
    - 测试频率(Q值):100 MHz,200 mV
    - 直流电阻(RDC)最大值:0.15 Ω
    - 最大电流:400 mA
    - 工作温度范围:-55°C 至 125°C(包含自热效应)
    - 尺寸:L = 1.0 ± 0.1 mm, W = 0.5 ± 0.1 mm, T = 0.5 ± 0.1 mm

    产品特点和优势


    CLH1005T-3N6?-S 具有多层结构设计,能有效减少寄生电容和电感的串扰。在高频电路中表现出色,具备低损耗和高Q值,确保高效的能量传输和信号过滤。其紧凑的尺寸和大电流能力使其非常适合便携式设备、移动设备等空间受限的应用场景。

    应用案例和使用建议


    CLH1005T-3N6?-S 可以应用于多种高频电路,如电源管理电路、信号滤波器等。例如,在无线路由器的电源管理模块中,它可以有效地滤除高频噪声,提高电源的稳定性和可靠性。在实际使用时,建议注意散热管理,特别是在大电流工作条件下,以避免自温升导致的性能下降。

    兼容性和支持


    该产品符合RoHS环保标准,并且与其他常见的多层芯片电感器在电路设计上有很好的兼容性。Chilisin Electronics Corp.为用户提供详尽的技术文档和支持服务,包括电气特性曲线、S参数等技术资料,以帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    1. 问题:电感量不稳定,测量结果不一致。
    - 解决方案:确保测试条件(如频率、电压等)符合制造商的标准,并检查仪器的精度。

    2. 问题:电感在高温环境下性能下降。
    - 解决方案:合理布局电路板,增加散热片或采用其他散热措施,确保电感器的工作温度保持在安全范围内。

    3. 问题:直流电阻过大,影响电路效率。
    - 解决方案:选择更高品质的电感器或优化电路设计,减少不必要的电流路径。

    总结和推荐


    总体而言,CLH1005T-3N6?-S 在设计和性能上表现优异,尤其适合高频应用领域。其小巧的尺寸、高性能指标和良好的环境适应性使其在市场上具备较强的竞争力。因此,推荐用户在需要高效率、高频性能的电路设计中考虑使用该产品。

CLH1005T-3N6S-S参数

参数
饱和电流(LSAT) -
自谐振频率(SRF) 6.1GHz
容差 ±0.3nH
直流电阻(DCR) 150mΩ
额定电流 400mA
Q值 8
测试频率 100MHz
电感值 3.6nH
长*宽*高 1mm*500μm*600μm
通用封装 0402
安装方式 贴片安装
应用等级 工业级
包装方式 卷带包装

CLH1005T-3N6S-S数据手册

厂牌 PDF简要描述 下载
CHILISIN/台湾奇力新 贴片电感 CHILISIN/台湾奇力新 CLH1005T-3N6S-S CLH1005T-3N6S-S数据手册

CLH1005T-3N6S-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
