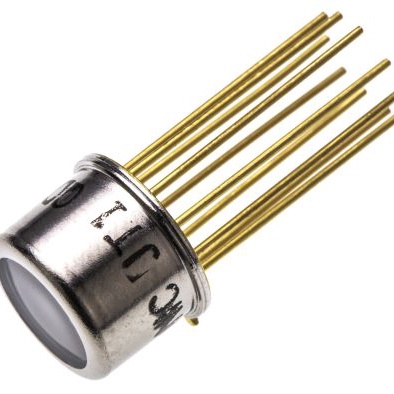

QD7-5T

产品分类: 光电二极管
厂牌: CENTRONIC
产品描述: Centronic 光电二极管, 5T系列, 436nm, 0.21A/W, 检测红外+可见光
供应商型号: 652027
供应商: 海外现货
标准整包数: 1
CENTRONIC 光电二极管 QD7-5T

QD7-5T概述

    Silicon Photodetector Series 5T V3

    产品简介


    Centronic公司的Series 5T硅光电探测器系列是一种高灵敏度蓝光检测器,特别适用于从430到900纳米波长范围内的低光照条件应用。这些探测器具备高分流电阻和低暗电流的特点,因此非常适合需要高信噪比的应用场景。Series 5T可以用于无偏置或偏置操作,最大偏置电压可达12V,且可以满足高速响应需求。

    技术参数


    以下为Series 5T硅光电探测器的主要技术参数:
    | 参数名称 | 描述 |

    | 最大直流反向电压 | 15V |
    | 峰值脉冲电流(1μs,1%占空比) | 200mA |
    | 峰值直流电流 | 10mA |
    | 存储温度范围 | -45°C 至 +100°C |
    | 操作温度范围 | -25°C 至 +75°C(某些型号为0°C至+75°C) |
    | 焊接温度(最大5秒) | 200°C |
    电气/光学规格(在22°C ±2下测量,除非另有说明):
    | 参数名称 | OSD1-5T | OSD3-5T | OSD5-5T | OSD7.5-5T | OSD15-5T | OSD35-5T | OSD50-5T | OSD60-5T | OSD100-5T | OSD300-5T |

    | 活动区域 (mm²) | 1.13 | 3 | 2.52 | 2.75×2.75 | 3.8×3.8 | 5.9×5.9 | 7.98 | 7.9×7.9 | 11.3 | 19.54 |
    | 响应率 (A/W, λ=436nm) | 0.21 | 0.21 | 0.21 | 0.21 | 0.21 | 0.21 | 0.21 | 0.21 | 0.21 | 0.21 |
    | 暗电流 (nA) | 1 | 2 | 2 | 3 | 5 | 10 | 15 | 6 | 8 | 200 |
    | 电容 (pF) | 35 | 80 | 130 | 180 | 390 | 950 | 1300 | 1800 | 2500 | 7500 |
    | 分流电阻 (MΩ) | 7 | 9 | 9 | 10 | 12 | 20 | 26 | 30 | 45 | 125 |
    | 本征噪声功率谱密度 (WHz⁻½, λ=436nm, Vr=0V) | 2.5×10⁻¹⁴ | 3.0×10⁻¹⁴ | 3.3×10⁻¹⁴ | 4.6×10⁻¹⁴ | 5.5×10⁻¹⁴ | 7.5×10⁻¹⁴ | 1.6×10⁻¹³ | 2.3×10⁻¹³ | 2.1×10⁻¹³ | 3.5×10⁻¹³ |

    产品特点和优势


    1. 高蓝光灵敏度:Series 5T能够有效地检测蓝光范围内的光线,这对于许多科学和工业应用非常重要。
    2. 高分流电阻:这使得Series 5T能够在低光照条件下保持高性能。
    3. 低暗电流:这意味着Series 5T在无光条件下产生的背景噪声很低,提高了信噪比。
    4. 灵活的操作模式:既可以通过无偏置操作也可以通过最高12V的偏置电压进行操作,适应不同的应用场景。
    5. 广泛的工作温度范围:确保Series 5T可以在各种环境条件下可靠运行。

    应用案例和使用建议


    1. 低光照下的光传感应用:Series 5T可以在微弱光源下提供准确的光信号检测,例如用于天文观测或生物医学传感器。
    2. 紫外线检测:虽然Series 5T主要用于蓝光检测,但它也可用于近紫外光的检测。
    3. 光学通信:Series 5T可用于光纤通信系统中的接收端,实现高速光信号传输。
    使用建议:
    - 在选择具体型号时,应根据实际应用的需求(如活动区域大小、响应速度等)来确定最适合的型号。
    - 确保在操作过程中不超出绝对最大额定值,以避免损坏探测器。

    兼容性和支持


    Series 5T硅光电探测器与多种标准封装相兼容,便于集成到现有的电路设计中。Centronic公司提供了详尽的技术支持和售后服务,确保客户在使用过程中获得最佳体验。

    常见问题与解决方案


    1. 如何正确安装Series 5T?
    - 遵循产品手册中的安装指南,确保连接正确,避免过高的焊接温度。
    2. 如何处理过高的暗电流?
    - 检查工作温度是否超出推荐范围,并适当调整偏置电压。
    3. 如何确保探测器在不同环境下的稳定性?
    - 定期进行校准和维护,以保证长期稳定性能。

    总结和推荐


    Series 5T硅光电探测器是一款多功能、高性能的产品,特别适合于需要高灵敏度和低噪声的应用。其广泛的响应波长范围、灵活的操作模式以及良好的稳定性使其成为众多领域的理想选择。综合考虑其优点和适用场景,强烈推荐使用Series 5T系列光电探测器。

QD7-5T参数

参数
Vf-正向电压 -
显示颜色 -
视角 -
频谱范围 -
辐射有效面积 -
光灵敏度 210mA/W
暗电流 6nA
二极管类型 -
响应时间 -
最大反向电压 15V
颜色 - 增强 -
波长 436nm
通用封装 TO-205-AA
安装方式 通孔安装
应用等级 工业级

QD7-5T厂商介绍

CENTRONIC公司是一家专注于连接器和接口解决方案的全球领先制造商。公司主营产品包括电脑接口、网络接口、音频/视频接口、电源接口等,广泛应用于计算机、通信、工业控制、消费电子等领域。

CENTRONIC的优势主要体现在以下几个方面:

1. 技术领先:CENTRONIC拥有强大的研发团队,不断推出创新产品,满足市场需求。

2. 品质可靠:公司严格把控产品质量,产品通过多项国际认证,如CE、FCC、UL等。

3. 服务完善:CENTRONIC提供全方位的技术支持和售后服务,帮助客户解决实际问题。

4. 产品丰富:公司产品线覆盖各类接口,满足不同客户的需求。

5. 价格合理:CENTRONIC凭借规模优势,为客户提供性价比高的产品。

总之,CENTRONIC凭借其技术、品质、服务等优势,赢得了全球客户的信赖和支持。

QD7-5T数据手册

厂牌 PDF简要描述 下载
CENTRONIC 光电二极管 CENTRONIC QD7-5T QD7-5T数据手册

QD7-5T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 940.4825
5+ ¥ 912.2705
20+ ¥ 884.9188
50+ ¥ 865.2256
100+ ¥ 846.4034
库存: 45
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 940.48
