2N2369A PBFREE

产品分类: 三极管(BJT)
产品描述: 500mV@ 10mA,100mA NPN 360mW 4.5V 400nA 40V 15V 200mA TO-18 通孔安装
供应商型号: 2N2369A PBFREE
供应商: Arrow
标准整包数: 2000

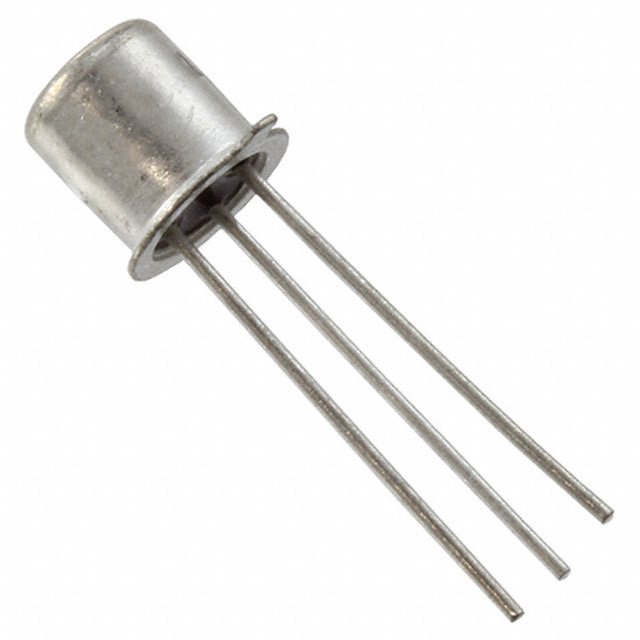

CENTRAL SEMICONDUCTOR 三极管(BJT) 2N2369A PBFREE

2N2369A PBFREE概述

    2N2369A NPN Transistor技术手册概述

    产品简介


    2N2369A是一款由CENTRAL SEMICONDUCTOR制造的硅基NPN晶体管,专为超高速饱和开关应用设计。该产品主要用于需要快速响应的应用场合,如通信设备、计算机外围设备及工业控制系统中。

    技术参数


    以下是2N2369A的关键技术参数:
    - 最大额定值:
    - 集电极-基极电压:VCBO = 40V
    - 集电极-发射极电压:VCES = 40V, VCEO = 15V
    - 发射极-基极电压:VEBO = 4.5V
    - 连续集电极电流:IC = 200mA
    - 峰值集电极电流:ICM = 500mA
    - 功率耗散:PD = 360mW (TC=25°C),PD = 1.2W
    - 工作温度范围:TJ, Tstg = -65°C to +200°C
    - 热阻抗:ΘJA = 486°C/W, ΘJC = 146°C/W
    - 电气特性:
    - 集电极-基极反向击穿电压:BVCBO = 40V (IC=10μA)
    - 集电极-发射极反向击穿电压:BVCES = 40V (IC=10μA)
    - 集电极-发射极反向击穿电压:BVCEO = 15V (IC=10mA)
    - 发射极-基极反向击穿电压:BVEBO = 4.5V (IE=10μA)
    - 饱和电压(IC=10mA, IB=1.0mA):VCE(SAT) = 200mV
    - 其他饱和电压及增益参数见表中详细数据
    - 截止频率:fT = 500MHz

    产品特点和优势


    2N2369A的主要优势在于其超高速度和高可靠性。它在极高频率下的优异表现使得其在需要快速响应的应用中表现出色。此外,该晶体管具有出色的温度稳定性,适用于极端环境条件。

    应用案例和使用建议


    2N2369A可广泛应用于各种高频开关电路中,例如通信系统、音频放大器、以及高频信号处理电路等。为了确保最佳性能,建议在设计电路时仔细考虑负载匹配和热管理,尤其是在高功率工作环境下。例如,在高速开关电路中,合理设置驱动信号可以进一步提升晶体管的工作效率和可靠性。

    兼容性和支持


    2N2369A采用标准TO-18封装,易于安装和集成到现有的电路设计中。CENTRAL SEMICONDUCTOR提供了全方位的支持服务,包括库存管理、定制包装和物流服务等。对于开发设计中遇到的问题,公司还提供专业的应用工程师支持和SPICE模型下载服务。

    常见问题与解决方案


    常见的问题可能包括性能不达标、热管理不当导致的过温保护等。具体解决办法如下:
    - 性能不达标:检查驱动电路的设计是否正确,适当调整驱动信号强度和频率。
    - 过温保护:确保良好的散热设计,必要时增加外部散热片以提高热稳定性。

    总结和推荐


    综上所述,2N2369A NPN晶体管是一款专为超高频饱和开关应用设计的高性能产品。其卓越的电气特性和高可靠性使其成为高频开关电路的理想选择。推荐在需要快速响应且对温度稳定性有要求的应用中使用此产品。

2N2369A PBFREE参数

参数
集电极电流 200mA
晶体管类型 NPN
VCEO-集电极-发射极最大电压 15V
配置 -
最大功率耗散 360mW
VEBO-最大发射极基极电压 4.5V
VCBO-最大集电极基极电压 40V
集电极截止电流 400nA
不同 Ib,Ic 时的 Vce 最大饱和值 500mV@ 10mA,100mA
最大集电极发射极饱和电压 0.5@ 10mA,100mA
通用封装 TO-18
安装方式 通孔安装
应用等级 军用级
零件状态 在售
包装方式 散装

2N2369A PBFREE厂商介绍

Central Semiconductor是一家美国半导体公司,专注于设计和制造各种类型的半导体器件。公司的主要产品包括二极管、晶体管、MOSFET、晶闸管等,广泛应用于汽车、工业、消费电子、通信和计算机等领域。

Central Semiconductor的产品主要分为以下几类:
1. 二极管:包括肖特基二极管、快恢复二极管、整流二极管等,用于电源管理、信号处理等。
2. 晶体管:包括双极型晶体管、场效应晶体管等,用于放大、开关等应用。
3. MOSFET:金属氧化物半导体场效应晶体管,用于电源管理、电机控制等。
4. 晶闸管:用于交流电路的开关和调节。

Central Semiconductor的优势在于:
1. 丰富的产品线:提供多种类型的半导体器件,满足不同应用需求。
2. 高性能:产品具有高效率、低功耗、高可靠性等特点。
3. 严格的质量控制:遵循ISO等国际标准,确保产品质量和一致性。
4. 快速响应:提供快速的技术支持和定制化服务,满足客户的个性化需求。

2N2369A PBFREE数据手册

厂牌 PDF简要描述 下载
CENTRAL SEMICONDUCTOR 三极管(BJT) CENTRAL SEMICONDUCTOR 2N2369A PBFREE 2N2369A PBFREE数据手册

2N2369A PBFREE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ ¥ 8.9122
4000+ ¥ 8.8343
6000+ ¥ 8.7555
10000+ ¥ 8.6766
20000+ ¥ 8.5978
50000+ ¥ 8.5907
库存: 2000
起订量: 2000 增量: 0
交货地:
最小起订量为:2000
合计: ¥ 17824.4
